Desarrollo de la practica
Para realizar u n temporiador de 5seg con el LM555, debemos realizar el siguiente calculo
el grafico de la figura nos dice que aproximadamente para un tiempo de 5seg utilizando un capacitor de 100uf la resistencia de 100 k, como no es exacto , lo calculamos para 94k y como nos dice el grafico Ra + Rb = 94k osea que Ra tiene que ser igual a 47k. es decir que con un capacitor de 100 uf y una Ra de 47k este temporizador debera ser de seg.
Tambien sabemos que t = 1,1 Ra C y para los valores que obtuvimos del cuadro t=5,1 seg.
Teniendo estos calculos realizados , ademas de realizar el circuito practicamente en el protoboard lo realizamos con el software Proteus el cual nos permite simular este circuito y comprobar lo calculado anteriormente. El siguiente video muestra la simulacion que realizamos con el software
Alarma
El problema planteado es el siguiente:
Se pide una alarma sonora y visual que produzca un sonido intermitente durante 5 segundos a partir del disparo. El mismo deberá realizarse con un pulsador
Trabajando en el laboratorio, visualizando la hoja de datos del LM555 pensamos lo siguiente:
teniendo calculado un astable para 1hz y un temprizador de 5seg. pensamos en sacar de vcc el reset del astable y ahi conectar la salida del temprizador, entonces nosotros al activar el trigger , en la salida del astable el led se prende y apaga durande 5 segundos como la problematica lo planteaba. Este circuito ademas de comprobarlo practicamente en el protoboard, realizamos la simulacion con el Proteus. como muestra el siguiente link.
VIDEO SIMULACION DE LA ALARMA
PRUEBA DE LA ALARMA EN PROTOBOARD:

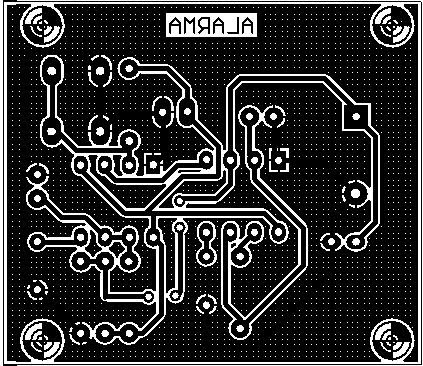

diseño de la placa de la alarma
El diseño fue ralizado en el Protel (programa ya tratado en el TP1) y el resultado final es el siguiente:
Otras aplicaciones con astables y monoestables realizadas en el laboratorio
El problema que planteamos fue hacer que la alarma del ejercicio anterior, en vez de comenzar a funcionar despues del disparo, que comience a funcionar a los 5 segundos posteriores al disparo. Para eso utilizamos el mismo circuito de la alarma , pero le colocamos a la entrada y al reset del temporizador dos compuertas NAND cuya entrada es la salida de un segundo temprizador, tambien calculado para 5 segundos.
ESTE VIDEO MUESTRA LO EXPLICADO RECIEN SIMULADO EN EL PROTEUS:
ESTE VIDEO MUESTRA LO EXPLICADO RECIEN SIMULADO EN EL PROTEUS:
Despuès de haber Creado El Circuito para que la alarma empieze a funcionar despues de pasados 5 segundos se nos ocurriò hacer un circuito parecido que funcione como un temporizador de 5 segundos para, en este caso, un motor de continua.
EN EL SIGUIENTE VIDEO ESTÀ DEMOSTRADO CÒMO FUNCIONA EL TEMPORIZADOR QUE HICIMOS PARA EL MOTOR DE DC:
